Прошивка Ediag Plus и Thinkdiag 2 через USB TYPE C

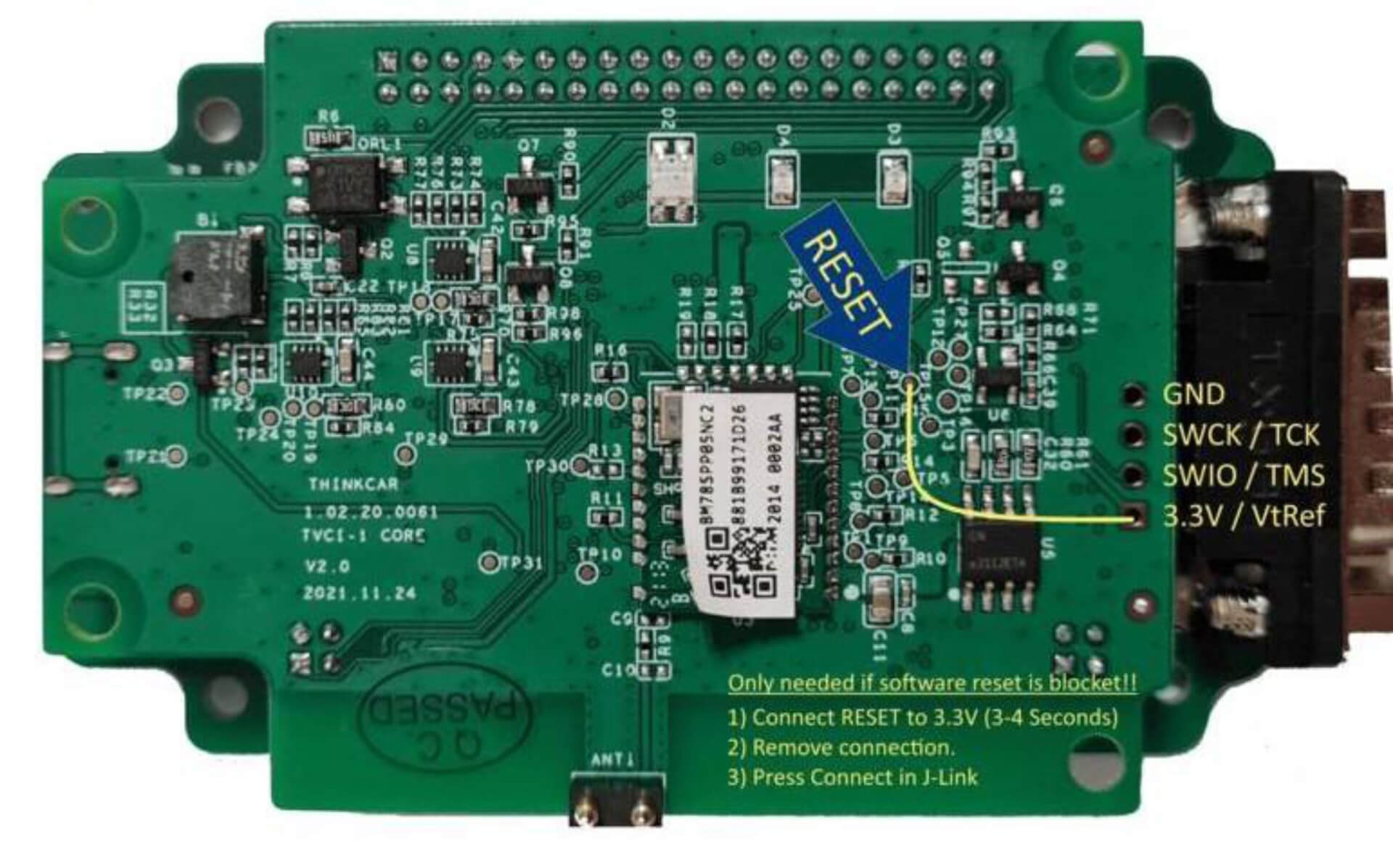

1. Разбираем корпус сканера, чтобы добраться до платы. Подключаем провод USB TYPE C в разъем. Должны загореться все 3 диода. Пинцетом, скрепкой, проволкой и пободным подаем питание(плюс) на контакт RESET на плате с удержанием в течение примерно 4 секунд. Убираем перемычку и отключаем провод USB TYPE C от платы.

Заново подключаемся к провод к плате и должны загореться два красных светодиода. Это означает, что устройство перешло в режим загрузчика. Если два красных диода не загорелись, повторите шаги с перемычкой заново.

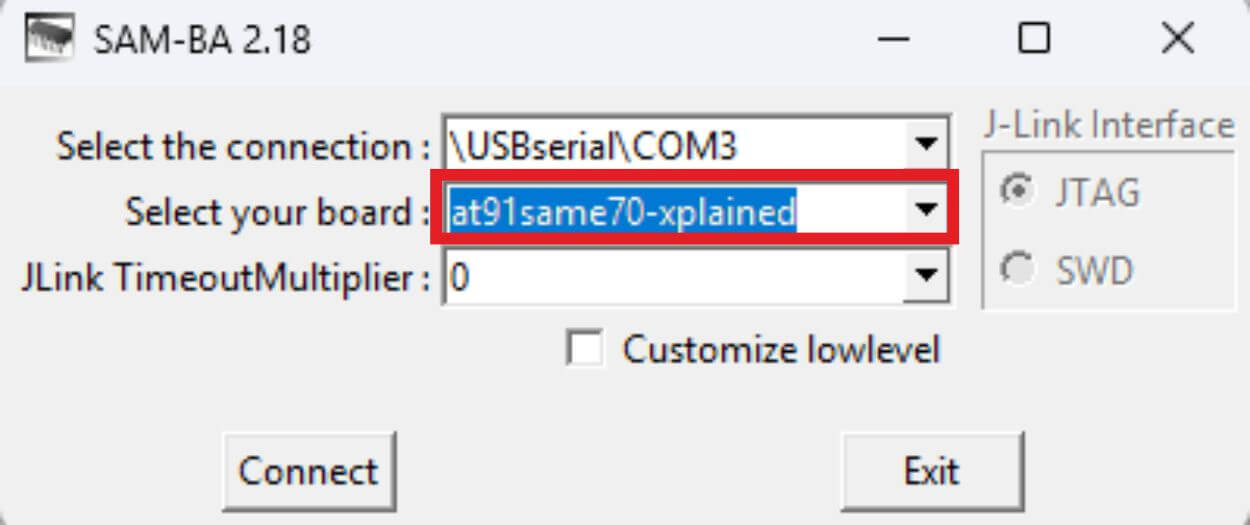

2. Запустите программу SAM-BA v2.18. В окне выберите соединение USB, в списке плат – at91same70-xplained, нажмите Connect.

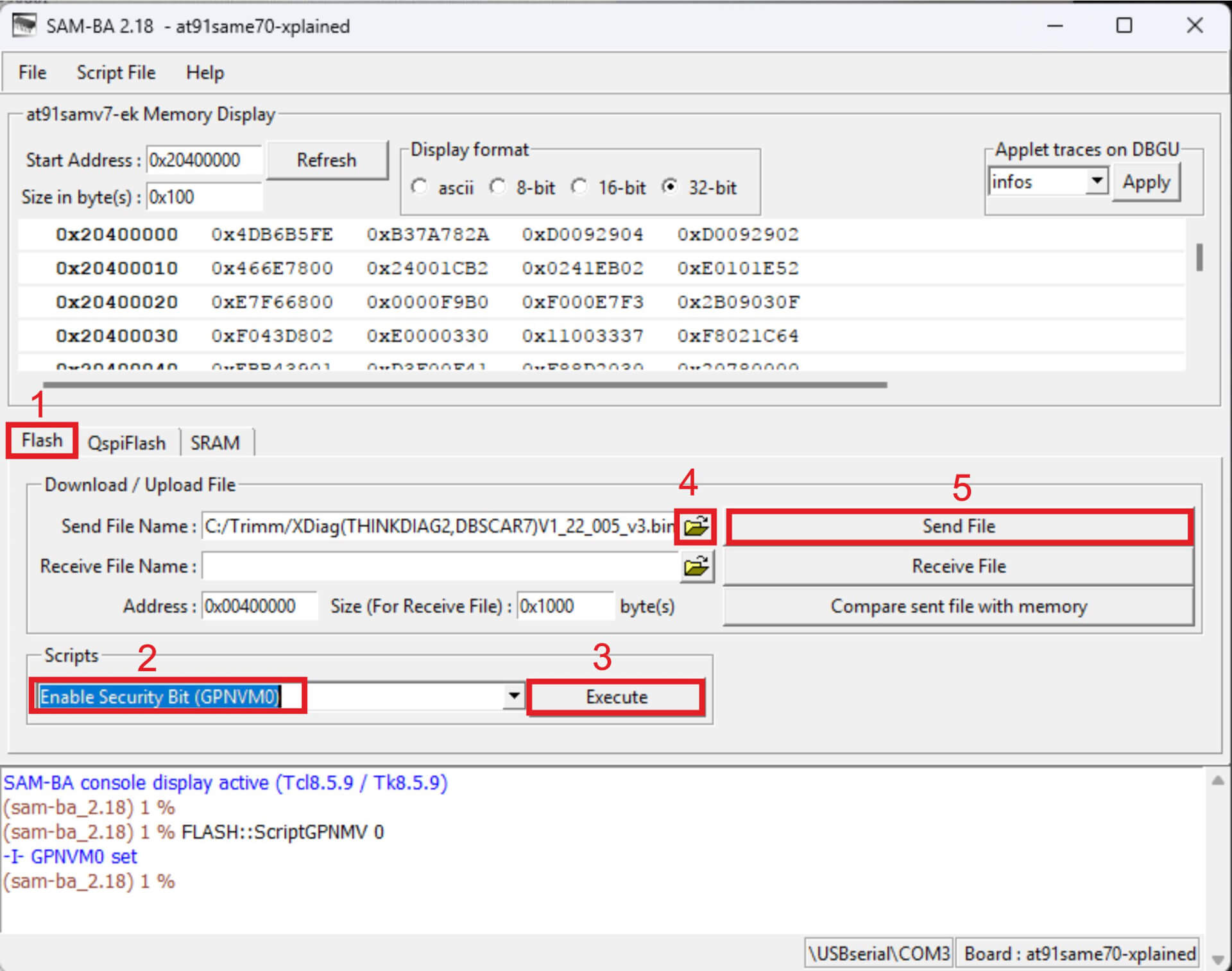

3. В нижней части главного окна SAM-BA во вкладке Flash (пункт 1) и найдите Scripts(пункт 2). В списке выберите Enable Security Bit (GPNVM0). Нажмите кнопку Execute (пункт 3).

В поле Send File Name(пункт 4) укажите путь к вашему .bin-файлу прошивки. Нажмите Send File(пункт 5) и дождитесь окончания записи.

4. После успешной записи программа SAM-BA предложит заблокировать регионы памяти (lock regions). Нажмите «Нет» – согласие на эту операцию заблокирует возможность будущих обновлений прошивки через планшет.

Отключите сканер от USB и снова подключите. При правильной прошивке раздастся звуковой сигнал, на плате загорятся три светодиода. Можно собирать корпус и активировать марки.
